Oto Yapay Zeka modülüne standart röle bağlantısı(marş,korna,sinyal,far,vs..)

Oto Yapay Zeka modüldeki mavi çıkışlar sadece röle tetiklemek için kullanılır.

Tüm çıkışları eksidir(-) ve kesinlikle yük taşımaz. Mavi çıkışlara doğrudan + voltaj vermeyiniz. Çıkış yanabilir.

Bazı araçlarda orjinal röleler eksi tetik ile çalışır. Bu durumda ayrıca röle eklemeniz gereklemez. Rölenin eksi ile tetiklenen ucuna oto yapay zeka çıkışını ek yapınız.

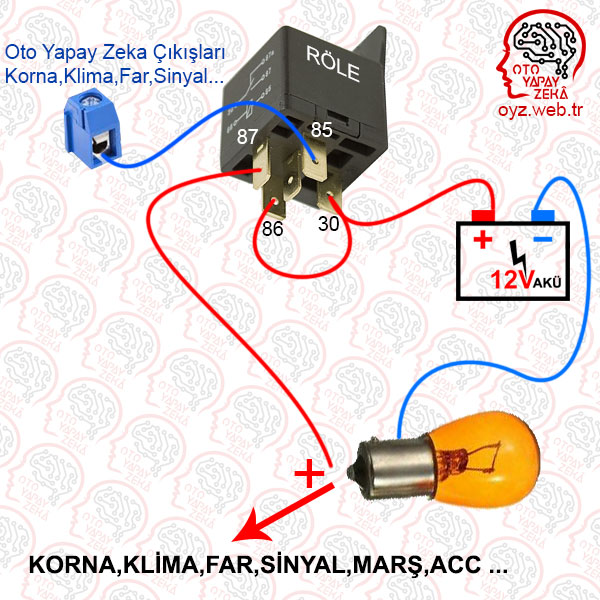

Röle eklemeye ihtiyaç olan araçlarda röle bağlantısı resimde gösterilmiştir.

Oto Yapay Zeka modülündeki tüm çıkışlar resimdeki röle mantığı ile sorunsuz çalışır.

Ayrıntılı montaj şeması > ŞEMA

Motoru çalıştırırken debriyaja basma zorunluluğu olan araçlarda uzaktan çalıştırma

Bazı araçlarda, debriyaja basmadan motor çalışmaz. Bu gibi araçlarda, siz araçta olmasanız bile Oto Yapay Zeka sistemi debriyaja basabilir.

Bu işlem için bir adet standart 12v röleye ihtiyacınız var.

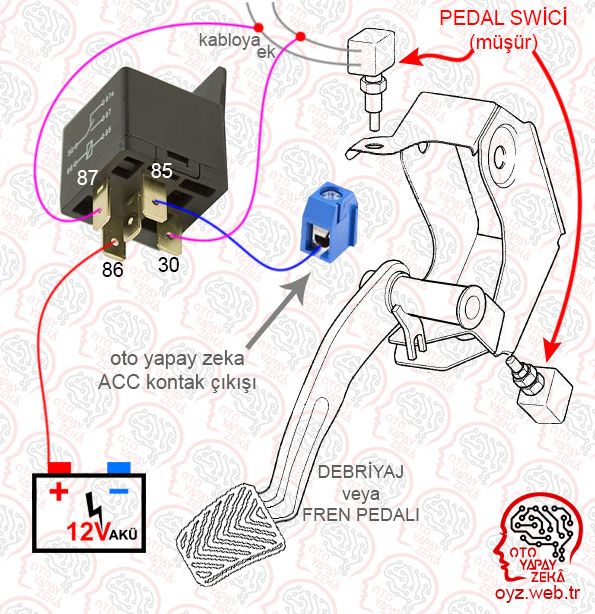

Şemada gösteridiği gibi, debriyaj müşürünün iki kablosuna ek yapınız. Bu kabloları, ekleyeceğiniz rölenin kontak uçlarına (87-30) giriniz.

Rölenin bobin ucunu(85) Oto Yapay Zeka modülünün ACC(kontak) çıkışına bağlayınız. Rölenin diğer bobin ucunu(86) direk aküden gelen (+) artıya bağlayınız. Bu kabloda kontak kapalı olsada daima artı sinyal olmalıdır.

Böylece Oto Yapay Zeka sistemi motor çalıştırmak için önce debriyaja basar (debriyaj müşürünü kısa devre eder) ve ardından motoru çalıştırır. (marşa basar)

Ayrıntılı montaj şeması > ŞEMA

Motoru çalıştırırken frene basma zorunluluğu olan araçlarda uzaktan çalıştırma

Bazı araçlarda, frene basmadan motor çalışmaz. Bu gibi araçlarda, siz araçta olmasanız bile Oto Yapay Zeka sistemi frene basabilir.

Bu işlem için bir adet standart 12v röleye ihtiyacınız var.

Şemada gösteridiği gibi, fren müşürünün iki kablosuna ek yapınız. Bu kabloları, ekleyeceğiniz rölenin kontak uçlarına (87-30) giriniz.

Rölenin bobin ucunu(85) Oto Yapay Zeka modülünün ACC(kontak) çıkışına bağlayınız. Rölenin diğer bobin ucunu(86) direk aküden gelen (+) artıya bağlayınız. Bu kabloda kontak kapalı olsada daima artı sinyal olmalıdır.

Böylece Oto Yapay Zeka sistemi motor çalıştırmak için önce frene basar (fren müşürünü kısa devre eder) ve ardından motoru çalıştırır. (marşa basar)

Ayrıntılı montaj şeması > ŞEMA

Basit immobilizer iptali

Araca eklenen tüm uzaktan çalıştırma modülleri immobilizer iptali ister. Fakat immo iptali aracın çalınması açısından sakıncalıdır. Oto yapay zeka sisteminde, aracın çalınmasına karşı, yakıt kesme güvenlik önlemi vardır. Bu yüzden gönül rahatlığı ile aracınızda immo iptali yapabilirsiniz.

Bazı araçlarda, motorun çalışması için, anahtarın kontak yuvasına yerleştirilmesi gerekir.

İmmobilizer iptalinin 3 yöntemi vardır.
1-Araç beynine bilgisayar ile girilir ve çip sorgulama işlemi bypass edilir.
2-Araca immobilizer modülü takılır ve immobilizer taklidi yaparak araç beyni anahtar takılıymış gibi kandırılır.
3-Aracın beynine müdahale etmeden anahtarın içindeki çip çıkarılır ve okuyucu halkanın ortasına bantlanır.

Bu yazımızda 3. ve en basit yöntemi anlatacağız.

Kontak anahtar yuvasının etrafındaki okuyucu halka, anahtarın içindeki çipi okur ve beyne kod gönderir. Araç beyni gelen kodu doğrular ve marşa izin verir.

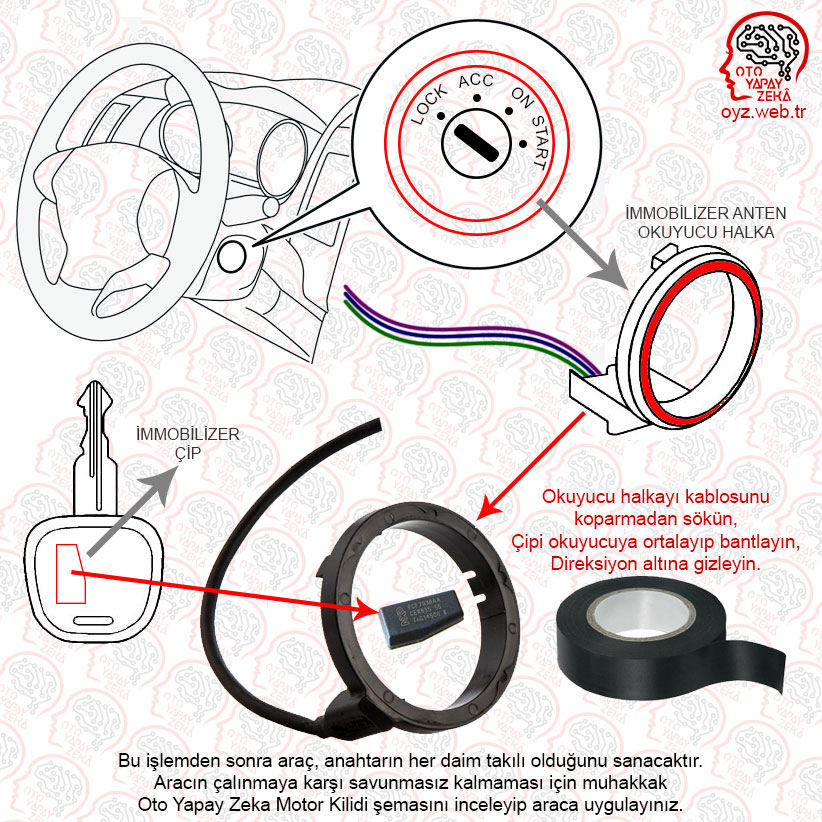

Kontak anahtarı etrafındaki okuyucu halkayı kablosuna zarar vermeden dikkatlice sökün. Anahtar içindeki çipi anahtardan çıkartın. Çipi halkanın ortasına gelecek çekilde sıkıca bantlayın. Okuyucu halkayı direksiyon kapağının içine veya direksiyon altına gizleyin. Böylece aracınızı uzaktan çalıştırdığınızda, araç beyni, anahtarın yerinde takılı olduğunu algılayacak ve marş basılmasına izin verecektir.

Ayrıntılı montaj şeması > ŞEMA

Basit direksiyon kilidi iptali
(mekanik kilitler için)

Araca eklenen tüm start-stop modülleri için direksiyon kilidi iptal edilmelidir. Aksi taktirde anahtar kullanmadığınız için direksiyon kilitlenecektir.

Direksiyon kilidi iptalinin 2 farklı yöntemi vardır.
1.Yöntem: Araç kontak göbeği sökülür. Direksiyonu kilitleyen metal dil(pim) sölükür veya taşlanarak-kesilerek yok edilir.
2.Yöntem: Aracın orjinalliğine zarar vermeden basitçe direksiyon kilidi iptal edililir. Biz bu yöntemi anlatacağız.

ADIMLAR

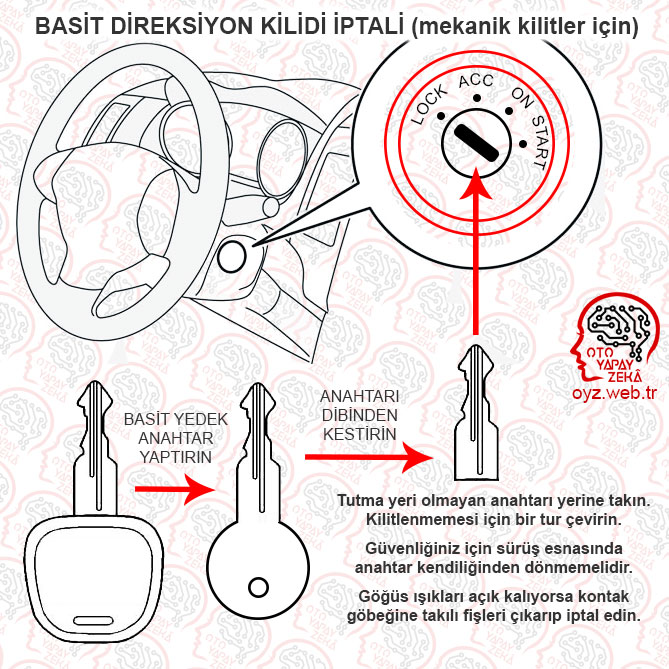

Öncelikle kontak anahtarının basit bir kopyasını yaptırın. Tercihen tutma kısmı olmasın. Var ise anahtarın tutma kısmını resimdeki gibi kestirin. Kestirdiğiniz anahtarı yuvasına yerleştirin. Anahtarın çıkmaması ve direksiyon kilidini iptal etmesi için cımbız yardımı ile bir tur çevirin. Direksiyon kilidini kontrol edin. Eğer bu konumda göğüs lambaları yanıyorsa kontak kablolarını iptal edin. Kontak kısmına yuvarlak siyah bir parça yapıştırarak, kontağı gizleyin.

Güvenliğiniz için; anahtarın yerinden çıkmayacağından veya dönmeyeceğinden emin olun. Aksi taktirde sürüş esnasında direksiyon kilitlenebilir.

Elektronik direksiyon kilitli yeni araçlarda, direksiyon kilidi iptalinin 3 farklı yöntemi vardır.

1.Yöntem: İmmobilizer iptali yazımızdaki adımlar tamamlanırken, aynı zamanda direksiyon kilidi de iptal edilmiş olur.
2.Yöntem: İlgili kablo röle ile tetiklenir ve direksiyon kilit motoru çalıştırılarak direksiyon kilidi iptali edilebilir.
3.Yöntem: Cihaz ile beyine bağlanılarak direksiyon kilidi iptal edilebilir.

Ayrıntılı montaj şeması > ŞEMA

Oto Yapay Zeka motor kilitleme
Hırsızlık önleyici

Uzaktan çalıştırma için immobilizer iptali yapılan araçlar savunmasız kalır. Aynı şekilde start stop eklenip direksiyon kilidi iptal edilen araçlarda savunmasız kalır. Bu açığı kapatmak ve aracınızın çalınmasını zorlaştırmak için Basit Motor Kilidi Sistemini tavsiye ediyoruz.

Hırsızlar genellikle düz kontak veya vurdurma yöntemi ile aracı çalar. Bu yöntem hırsızın işini zorlaştıracak ve başka araca yönelmesini sağlayacaktır. Yakıt pompası, yakıt kesici veya ateşleme alemanlarına röle eklenerek, motorun çalışması ve aracın çalınması önlenebilir.

Bu yöntemi uyguladıktan sonra araç, kontak anahtarı olsa dahi çalıştırılamaz. Ancak, aracınıza telefon ile bağlandığınızda aracı çalıştırabilirsiniz. Not: Uygulamadan Vale Modunu açarsanız, Vale Modu kapatılana kadar Motor Kilit Sistemi devre dışı kalır.

BAĞLANTI AYRINTILARI

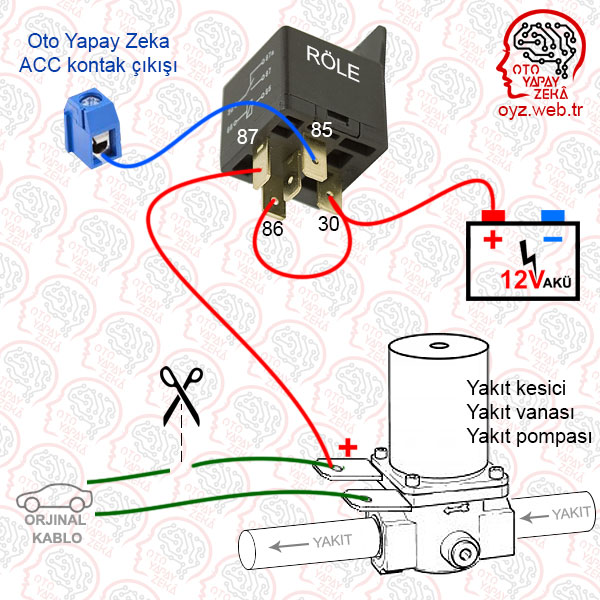

Örneğin yakıt kesici için; araç çalışırken iki kabloyuda ölçün. Artı gelen kabloyu kesin ve araca giden ucunu bantlayarak iptal edin. 12V Standart bir röle temin edin. Kesiciye giden ucu ekleyeceğiniz rölenin 30 numaralı pinine bağlayın. Resimdeki diğer bağlantıları gösterildiği gibi tamamlayın. Eklediğiniz röleyi hırsızın göremeyeceği şekilde gizleyin.

Artık, Oto Yapay Zeka sistemine telefon ile bağlanmadan aracınızın motoru çalışmayacaktır. (vale modu hariç) Aracınızın hırsız tarafından çalınması nedereyse imkânsızdır.

Ayrıntılı montaj şeması > ŞEMA

Oto Yapay Zeka EL Freni bağlantısı nasıl yapılır?

OYZ el freni bağlantısı aracı çalıştırmak için şarttır. El freni çekili değil ise güvenliğiniz için yapay zeka aracın çalışmasını engelleyecektir.

El freni altında "el freni swici" bulunur. Swice giren kabloya kablo ekleyiniz.

Aracın göğüsündeki el freni lambasından da ek alabilirsiniz. Bu durumda lambanın hangi tarafına kablo ekleyeceğiniz önemlidir. Kablo Ekini lambadan önce, yani el freni swicinden gelen tarafa yapmalısınız.

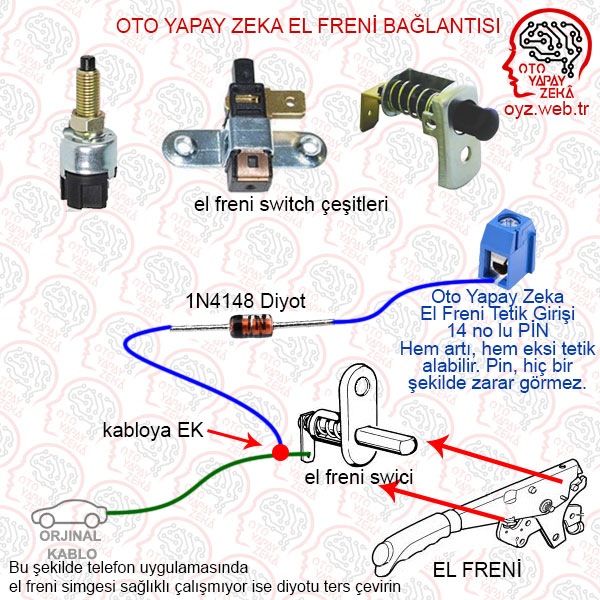

Eklediğiniz kablonun diğer ucuna, OYZ kutusu ile gönderilen 1N 4148 diyotu bağlayınız. Diyotun çizgili ucu swice bakmalıdır. Diyotun çizgisiz tarafına kablo ekleyerek OYZ 14 numaralı ELFRENİ girişine vidalayınız.

OYZ cep telefonu uygulamasından ELFRENİ simgesinin doğru çalışıp çalışmadığını test ediniz.

ELFRENİ swici genellikle şasiden eksi alır. Nadiren de olsa artı ile çalışan swiçler mevcuttur. Bu durumda tek yapmanız gereken diyotu ters bağlamaktır.

OYZ 14 no lu ELFRENİ pini kesinlikle zarar görmez veya bozulmaz. Artı veya Eksi ile tetiklenebilir. +12V veya şasi(eksi) ile tetik alır. +11V ve +1V arasındaki ara voltajlarda tetik almaz.

Ayrıntılı montaj şeması > ŞEMA

Oto Yapay Zeka Ayak Bagaj sensörü montajı nasıl yapılır?

Bu işlem için modülden bagaja 2 adet kablo çekilmelidir. tercihen 1mm x 2 veya standart 2x0,75 220V beyaz elektrik kablosu olabilir.

Montajdan önce ayak sensörü testi yapınız. (resimde anlatıdığı gibi)

Sensörün sağlıklı çalıştığından emin olduktan sonra, akü kutup başını sökün veya ana modül enerjini kesin.

Ayak bagaj sensörünün fişini modülden çıkarın ve fişe yakın tarafa yakın, fişde 3-5cm kalacak şekilde kesin. fişli taraftaki siyah kabloyu ve kırmızı kabloyu bu aşamadan sonra kullanmayacağız. dibinden kesebilir veya ucunu bantlayabilirsiniz.

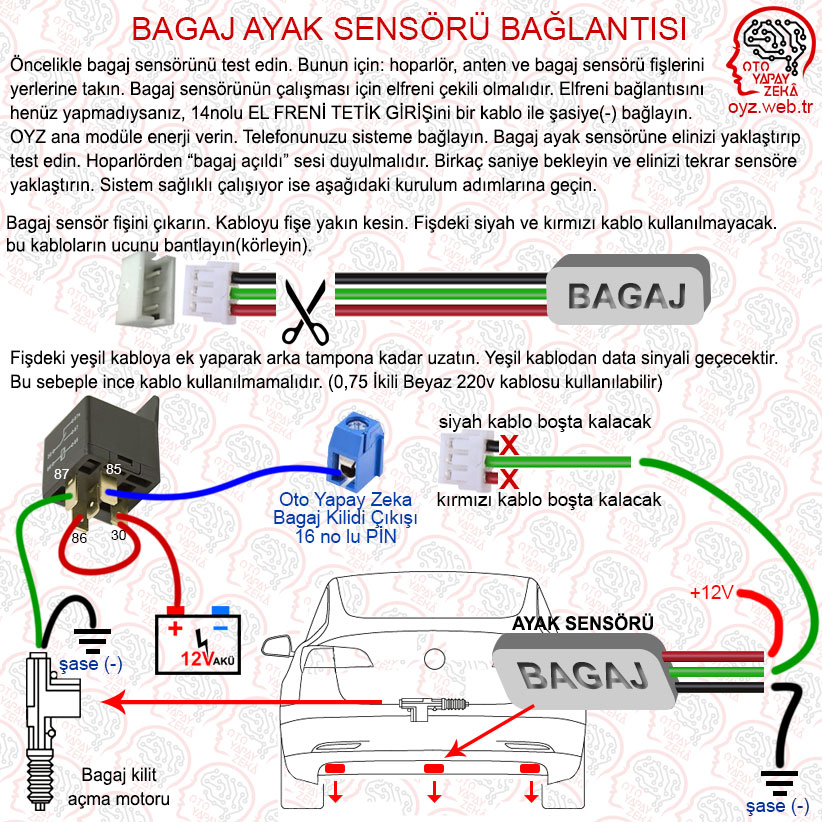

Fişli taraftaki yeşil kabloya uygun bir kablo ile ek yaparak bagaja kadar uzatın. Kablo parazit almayacak iyi bir kablo olmalıdır.

Ayak bagaj sensörünü tamponun altına vidalayın. Ayak bagaj sensöründeki siyah kabloyu aracın şasesine veya herhangi bir eksi kabloya bağlayın. Ayak bagaj sensöründeki kırmızı kabloya +12v verin. Diğer yeşil kabloyu, fişli uçtan uzattığınız kabloya bağlayın. Eklere su yalıtımı yapın.

Oto Yapay Zeka ana modülünün 16. "bagaj kilit motoru" çıkışına bağlayacağınız bir kabloyu şekildeki gibi bir röleye bağlayın. Röle mümkün olduğu kadar OYZ modüle yakın olmalıdır.

Röle çıkışına bağlayacağınız kabloyu bagaja kadar uzatın. (2x0.75mm 220v kablosu kullandıysanız birini bu işlem için kullanabilirsiniz) Bu kablonun ucunu bagaj kilit motoruna bağlayıp işlemi tamamlayın.

Ayrıntılı montaj şeması > ŞEMA

Oto Yapay Zeka Sistemi

• Oto Yapay Zekâ Sistemi; tüm araçlara takılabilen bir uzaktan kontrol ve teknolojik eklentiler sistemidir.


• Aracınızın mevcut elektriksel özelliklerini cep telefonunuzla kontrol etmenin yanı sıra aracınıza ekstra özellikler katar.


• Öncelikli amacımız araba kumandasını hayatınızdan tamamen çıkarmaktır. Telefon cebinizde olsa dahi, merkezi kilit otomatik açılacak ve start stop tuşu aktif olacaktır.


• Analog röle kontrol mantığı ile çalışan, öğrenebilen, konuşan, yapay zekaya sahip dijital bir sistemdir.


• Mevcut araç elektroniğinize veya canbus veri yoluna zarar vermez, Eski anahtar-kumanda sisteminizi iptal etmez.


• Oto elektrikçilerin kolayca aracınıza takabileceği bir sistemdir. Geniş içerikli teknik dokümanları sayesinde, oto elektriğinden biraz anlıyorsanız aracınıza kendiniz bile uygulayabilirsiniz.

Kendi alanında rakipsiz ve tartışmasız en gelişmiş sistem.
